一、先讲故事

去年认识一个做瓦楞纸箱的老哥，厂子不大，两百来人，一年产值两个多亿。

前两年赶上智能制造的风口，咬牙投了大几千万：整条智能瓦线上马，AGV 小车满场跑，车间照明全换 LED，办公室电脑伺服器一堆。改造完确实漂亮，参观的人络绎不绝，还评上了当地的智能工厂示范项目。

然后问题来了。

先是电费单不对劲。老哥把电费单拍我脸上："你看看，功率因数调整费，一个月罚八千多，罚了大半年了！电工说电容柜一直在投啊，怎么还罚？"

再是设备开始闹脾气。横切机偶尔切歪，伺服驱动器报故障，重启就好，一个月来个七八回；车间的精密仪器也是，说死机就死机。

最玄学的是变压器。夜深人静去配电房，能听见"嗡嗡"的异响，摸母排的绝缘层，烫手。

这三件事，表面上看八竿子打不着。实际上，是同一个病：电能质量出了问题。

二、智能工厂的"隐形病"，比你想象的普遍

很多人有个误区：智能工厂=自动化设备+软件系统。设备买贵的、软件买大牌的，就万事大吉。

但你想想这些设备靠什么活着——电。

而且不是"有电就行"，是"干净的电"。

传统工厂里，负载大多是电机、电阻炉这类"线性负载"，电流波形跟电压波形一样，都是规规矩矩的正弦波。

智能工厂里呢？

• 变频器（瓦线、风机、水泵、空压机，几乎无处不在）

• 伺服驱动器

• 开关电源（LED 照明、PLC、电脑、服务器）

• UPS

• 数控机床、焊接设备

这些统统叫"非线性负载"。它们的电流波形是畸变的——正弦波被削平、切碎，变成一堆奇形怪状的波形。

用专业的话说：电网里混进了谐波。

打个比方：电网本来是条干净的高速公路，非线性负载一多，就像路上混进了大量违章车辆——逆行的、急刹的、超宽的。路还是那条路，但通行效率、事故率全变了。

三、谐波、无功、三相不平衡，三大杀手分头说

杀手一：谐波

谐波是频率为基波（50Hz）整数倍的畸变电流。5次、7次、11次、13次……变频器是谐波大户，THD（总谐波畸变率）动不动20%往上。

危害清单，条条都是真金白银：

1. 变压器、电机发热加剧——谐波电流的频率高，集肤效应让绕组等效电阻变大，同样负载下温度高出一截。那个"嗡嗡"异响，就是谐波导致的铁芯磁致伸缩。

2. 保护装置误动作——继电器、断路器看到的是畸变电流，说跳就跳；伺服驱动器报故障重启就好，多半也是它。

3. 精密仪器死机——谐波污染零线，干扰耦合进信号回路。

4. 电容柜炸鼓包——谐波会与电容发生并联谐振，放大特定次谐波，电容超温鼓包甚至爆炸。我那老哥的电容柜"一直在投"，其实电容早就让谐波打得半死。

杀手二：无功不足，功率因数低

供电局考核功率因数，一般要求 0.9 以上。低于标准，收"功率因数调整费"——就是那个月月罚八千的来由。

老式电容柜的毛病在于响应慢：智能工厂的负载是快速波动的，电机启停、伺服加减速，几秒一个周期。接触器投切电容，一次动作几十秒，根本跟不上。于是永远"欠补"或"过补"——过补罚，欠补也罚。

杀手三：三相不平衡

单相负载（LED、电脑、单相设备）集中挂某一相，导致三相电流不平衡。后果是零线（中性线）电流激增。

很多人不知道一个冷知识：3次及3的倍数次谐波（零序谐波）会在零线上算术叠加——三根火线各出100A的3次谐波，零线上不是互相抵消，而是加起来300A！

零线本来截面就比相线细。长期大电流流过，绝缘老化、接头氧化发热，这是配电系统最常见的电气火灾隐患之一。车间摸着烫手的母排，就有它的功劳。

四、治病之前，先做检查

很多厂被罚急了，直接上网买"节电器""省电器"，装上照罚不误——因为连病因都没搞清楚。

正确的顺序是：先诊断，后开药。

诊断需要什么？一块像样的电能质量监测仪表。

普通电表只看电压电流电量，看不出波形畸变。要用带谐波分析功能的多功能仪表，比如安科瑞的 APM810 这类网络电力仪表——能测到 63 次谐波，66 种报警类型，三相四线制，还能插 SD 卡把数据存起来慢慢分析。关键是它支持 Profinet 通讯模块，如果厂里用的是西门子 PLC，直接挂到主站上，MES 系统里就能看电能质量数据，跟智能工厂的系统天然打通。

如果要做到更权威的诊断（比如要出治理验收报告），可以上 APView500 这种电能质量在线监测装置，符合 IEC 61000-4-30 A 级标准，电压暂升暂降、闪变、间谐波都能抓。

我给老哥厂里配的方案，就是在变压器出线柜、瓦线配电柜、照明回路这些关键节点装了一批监测仪表，先跑了两周数据。

结果出来：进线 THD 电流畸变率 23%，5次谐波超标严重，功率因数月均值 0.83，零线电流峰值达到相线的 1.4 倍。

三大杀手，全中。

五、对症下药：治理方案怎么开

1. 谐波 → 有源电力滤波器（APF）

治理谐波的主力是有源滤波器。原理说穿了不复杂：实时监测电网里的谐波电流，然后主动产生一个大小相等、方向相反的电流打回去，正负抵消，波形回归正弦。

现在的主流产品（比如安科瑞 ANAPF 系列）水平大概是这样的：

• 覆盖 2~51 次谐波，全补偿效率能到 97% 以上

• 全响应时间 5 毫秒以内，快负载波动也追得上

• 模块化设计，20A~200A 一个模块，不够就并联加

• 顺带能补无功、治三相不平衡，一台顶三台用

选型有个经验公式：APF 容量 ≈ 1.2 × 负载额定电流 × 谐波含有率。

举个例子：生产线总电流 300A，5 次谐波含有率 30%，那 APF 容量至少 300 × 0.3 × 1.2 = 108A，选 150A 的模块留点余量。

2. 无功 → 静止无功发生器（SVG）

对付智能工厂的快速波动负载，传统电容柜确实老了。SVG 用电力电子技术动态补偿，响应速度微秒级，功率因数能稳在 0.99，感性容性都能补，永远不会"过补"。

如果是改造项目预算有限，也有折中路线：混合补偿——SVG 模块 + 智能电容，有源管动态的无源管基础容量，省钱。

3. 零线电流 → 中线安防保护器

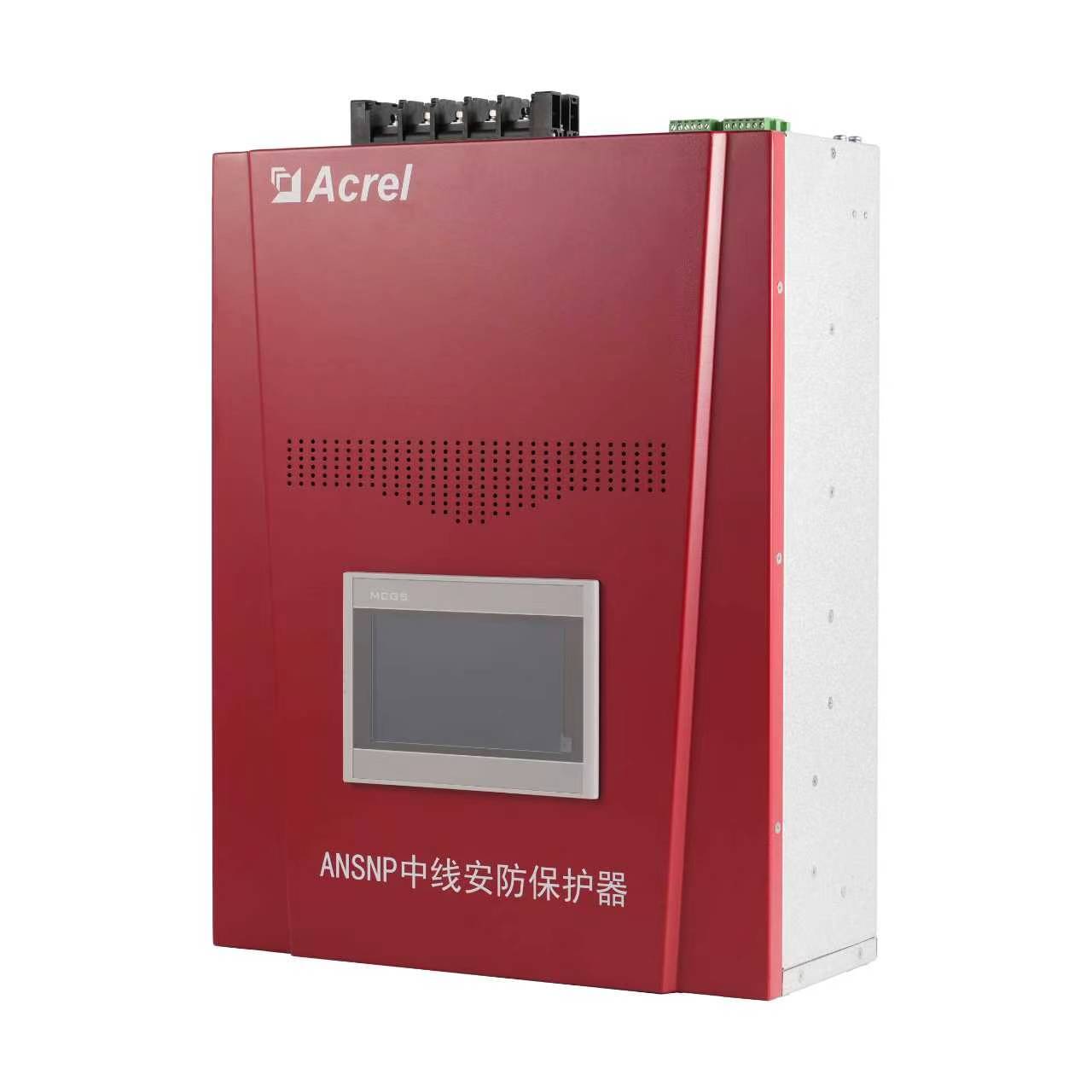

针对零序谐波叠加导致的零线过流，有专门的中线安防保护器（比如 ANSNP 系列），专门治理零线电流，防零线过热火灾。

4. 最后一块拼图：平台

设备治好了，还得看得见。把这些仪表和治理装置通过网关接进能源管理平台（安科瑞 Acrel-EMS 这类），配电图、谐波趋势、功率因数曲线、报警记录全在手机上。

老哥现在每天早上刷手机看三条曲线：功率因数、THD、零线电流。用他的话说："以前配电房是黑箱，现在是仪表盘。"

六、治理之后，账怎么算

老哥厂里的治理改造，总共投了三十来万。改造后跑了三个月，我帮他算了笔账：

1. 力率电费：罚款变奖励，一反一正，每月差一万多，一年回本；

2. 变压器温度：从 K 级温升降到正常区间，负载率相当于凭空多了 10%+，延缓了扩容（变压器扩容一次几十万起）；

3. 设备故障率：伺服误报从月均七八次降到基本为零，停产损失没法精确算，但他原话是"光这条就值回票价"；

4. 电耗：谐波导致的线损和电机额外发热减少，实测综合电耗降了 2% 上下，一年又是小几万。

加上智能工厂评优里"绿色低碳"这块的加分，这笔账怎么算都是划算的。

七、写在最后：三句大实话

第一句：智能工厂越"智能"，对电能质量越敏感。你往电网里塞的变频器、伺服、LED 越多，电网就越脏；而恰恰是那些最精密的设备，对脏电最没抵抗力。这是个死循环，唯一的解法就是主动治理。

第二句：先诊断，后治理。别信"包治百病"的省电器。花小钱装几块像样的监测仪表（几百到一两千一块），拿到真实数据再开方子。谐波几次超标、无功缺多少、零线电流多大，三个数定方案。

第三句：治理是持续的事，不是一锤子买卖。负载会变、会增，谐波也会跟着变。监测仪表+平台的组合，本质上是给配电系统配了个"随队医生"——平时体检，异常报警，比出了事再抢修便宜太多了。

最后放个彩蛋：那台摸着烫手的变压器，治理完一周后，老哥又摸了一次，跟我说"温的，不烫了"。

电气这行的成就感，有时候就这么朴素。

注：文中涉及的产品型号与参数（ANAPF 有源滤波器、ANSVG 静止无功发生器、APM810 网络电力仪表、APView500 电能质量在线监测装置等）均可在公开资料中查证。具体项目请以实际诊断数据为准，欢迎同行在评论区交流治理案例。
